Шасси КЦС
СУПЕРТЕЛ
Коммутатор цифровых сигналов с 20 слотами. Преобразует низкоскоростные аналоговые и цифровые каналы и Ethernet в сигналы Е1; интерфейсы зависят от комплектации.
ТАИЦ.469433.003-01
Укажите количество и требования к поставке.
Описание
Коммутатор цифровых сигналов КЦС преобразует аналоговые и цифровые низкоскоростные каналы FXS/FXO, ТЧ, ОЦК, RS-232, RS-422 и каналы Ethernet в сигналы Е1 для передачи по сетям SDH/PDH. Корпус КЦС/D ТАИЦ.469433.003-01 поставляется с базовыми блоками. Базовые блоки также можно заказать отдельно. Набор интерфейсов зависит от установленных плат.
Базовые блоки
В комплект входят два блока питания, блок контроля и управления КУ-S и блок цифрового коммутатора ЦК. Блоки питания выбираются из вариантов БПГ-60 или БПГ. Базовые блоки можно заказать отдельно.
- БПГ-60 ТАИЦ.436434.013-01, вариант блока питания для ввода и резервирования питания
- БПГ ТАИЦ.436434.016, вариант блока питания 48 В для ввода и резервирования питания
- КУ-S ТАИЦ.468211.053: управление оборудованием, журналы аварий и событий, связь с NMS СУПЕРТЕЛ
- ЦК ТАИЦ.468353.019: коммутация каналов внутри оборудования и синхронизация

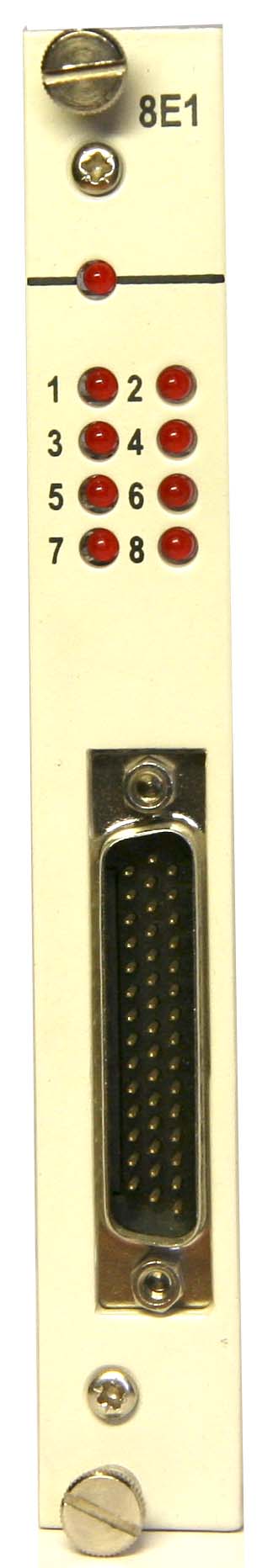

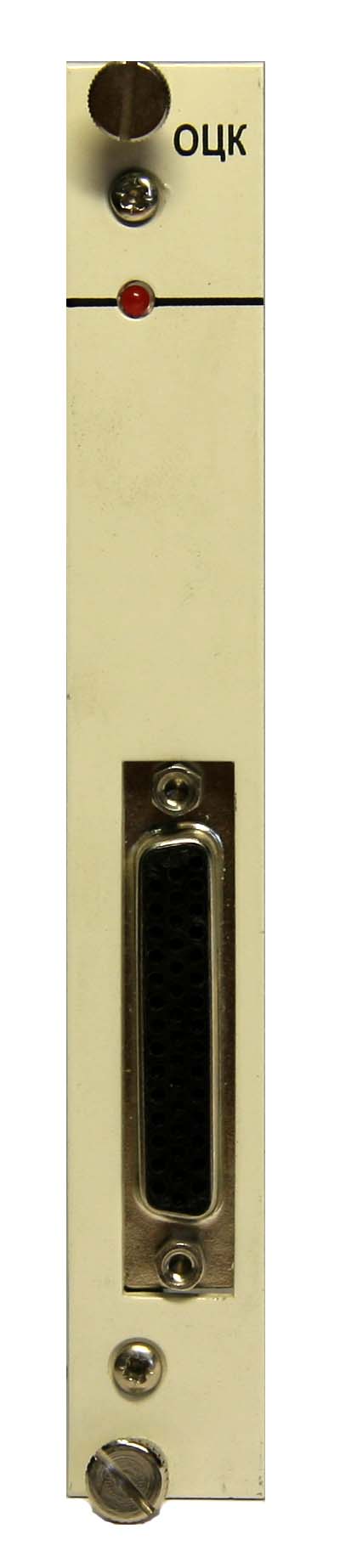

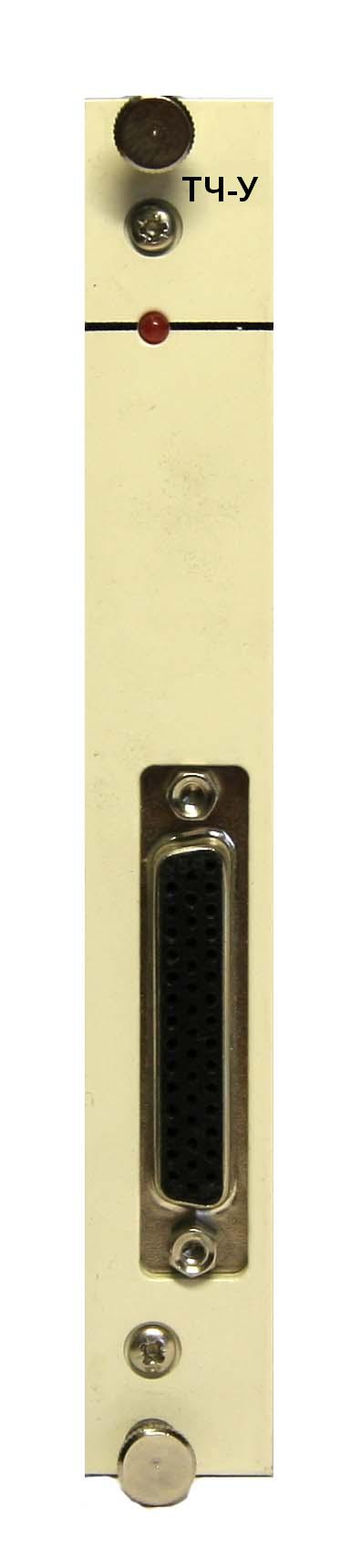

Платы для комплектации
Поддержка оборудования
Поддержка поставленного оборудования в течение гарантийного срока.
Техническая поддержкаХарактеристики
| Производитель | СУПЕРТЕЛ |
|---|---|
| Артикул | ТАИЦ.469433.003-01 |
| Количество слотов | 20 |
| Резервирование блоков питания | Поддерживается |
| Установка плат в шасси | Вертикальная |
| Габариты (Ш × В × Г) | 483 × 149 × 235 мм |
| Исполнение корпуса по материалам клиента | 19 дюймов, 3U |
| Электропитание | От 19,2 до 32 В или от 38,4 до 72 В |
| Максимальная потребляемая мощность | 70 Вт |
| Емкость матрицы коммутации | До 128 каналов Е1, блок ЦК |
| Охлаждение | Пассивное |
Документы
Документы для выбранной модели и комплектации можно запросить у нас.
