Блок цифровых интерфейсов V35/V36/X21 (V36/X21)
СУПЕРТЕЛ
Два независимых цифровых канала V.35, V.36 или X.21 со скоростью n × 64 кбит/с, n от 1 до 31.
ТАИЦ.467756.031
Укажите количество и требования к поставке.
Описание
Блок передает два независимых цифровых сигнала по интерфейсам V.35, V.36 или X.21 со скоростью n × 64 кбит/с, где n от 1 до 31. При коммутации на одно направление суммарная скорость двух сигналов не превышает 1984 кбит/с. В составе МП скорость 1984 кбит/с доступна, если в базовом блоке МП-1, МП-2, МП-АД или МК-8 установлен режим записи 31-го цифрового сигнала 64 кбит/с в 16-й КИ.

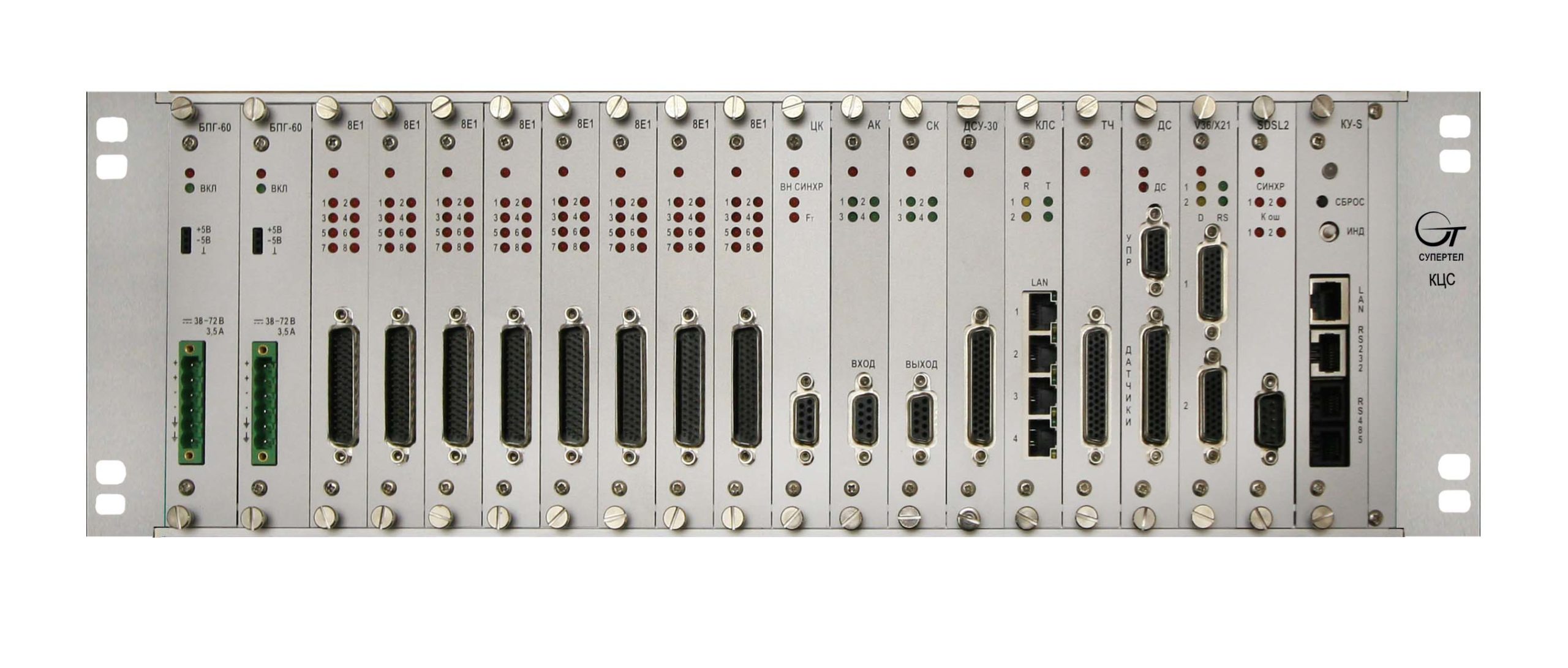

Совместимые шасси
Поддержка оборудования
Поддержка поставленного оборудования в течение гарантийного срока.
Техническая поддержкаХарактеристики
| Производитель | СУПЕРТЕЛ |
|---|---|
| Артикул | ТАИЦ.467756.031 |
| Количество каналов | 2 независимых |
| Интерфейсы | V.35, V.36, X.21 |
| Скорость передачи | n × 64 кбит/с, n от 1 до 31 |
| Суммарная скорость на одно направление | Не более 1984 кбит/с (n = 31) |
| Стандарты интерфейсов | V.35: V.28, V.35; V.36: V.10, V.11; X.21: V.11 МСЭ-Т |
| Синхронизация V.35 и V.36 | По RxC и TxC в противонаправленном режиме; по RxC и CLK в сонаправленном |
| Сигналы V.35 и V.36 | TxD, TxC, CLK, RxD, RxC, RTS, CTS, DSR, DCD, DTR |
| Смена данных RxD | По фронту тактовой частоты RxC A |
| Стабильность данных TxD | По спаду TxC A в противонаправленном режиме или CLK A в сонаправленном |
| Задержка TxD на скоростях свыше 1024 кбит/с | В противонаправленном режиме может достигать половины периода тактовой частоты |
| Синхронизация X.21 | По TxC |
| Сигналы X.21 | TxD, TxC, RxD, RTS, CTS |
| Обмен сервисными сигналами | Прозрачный / непрозрачный |
| Ток потребления по цепи +5 В | Не более 600 мА |
| Масса | Не более 0,3 кг |
