Блок цифровых интерфейсов RS-232/RS-422 (RS)
СУПЕРТЕЛ
Передает данные по двум цифровым синхронным или асинхронным каналам RS-232, RS-422 и V.35.
ТАИЦ.467756.074
Укажите количество и требования к поставке.
Описание
Блок RS передает данные по двум цифровым синхронным или асинхронным каналам RS-232 (V.28), RS-422 (V.11) и V.35. Синхронные скорости составляют 64 или 128 кбит/с в противонаправленном режиме и 4,8; 9,6; 19,2; 24; 32; 48 кбит/с в сонаправленном. Асинхронные скорости: 1,2; 2,4; 4,8; 9,6; 14,4; 19,2; 28,8; 31,2; 33,6; 38,4; 48,6; 56; 57,6; 115,2 кбит/с.

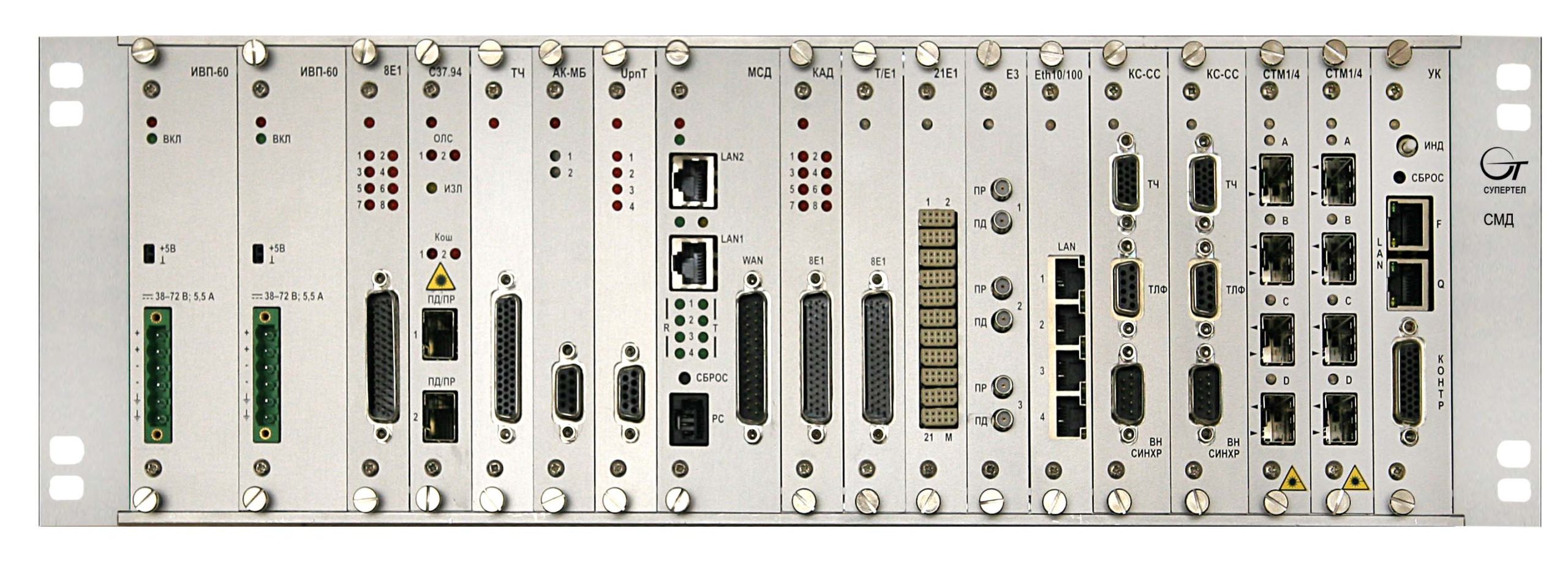

Совместимые шасси
Поддержка оборудования
Поддержка поставленного оборудования в течение гарантийного срока.
Техническая поддержкаХарактеристики
| Производитель | СУПЕРТЕЛ |
|---|---|
| Артикул | ТАИЦ.467756.074 |
| Количество каналов | 2 |
| Интерфейсы | RS-232 (V.28), RS-422 (V.11), V.35 |
| Режимы | Синхронный / асинхронный |
| Синхронные скорости, противонаправленный режим | 64; 128 кбит/с |
| Синхронные скорости, сонаправленный режим | 4,8; 9,6; 19,2; 24; 32; 48 кбит/с |
| Асинхронные скорости | 1,2; 2,4; 4,8; 9,6; 14,4; 19,2; 28,8; 31,2; 33,6; 38,4; 48,6; 56; 57,6; 115,2 кбит/с |
| Стандарты интерфейсов | RS-232: V.28; RS-422: V.11; V.35: V.35 МСЭ-Т |
| Набор интерфейсных сигналов | TxD, TxC, CLK, RxD, RxC, RTS, CTS, DSR, DTR, DCD |
| Асинхронный физический канал | Дуплексный / полудуплексный |
| Длина старт-стопного символа | 9; 10; 11; 12 бит |
| Инверсия тактовых частот | RxC и TxC в противонаправленном режиме; RxC и CLK в сонаправленном |
| Обмен сервисными сигналами | Прозрачный / непрозрачный |
| Управление потоком в непрозрачном режиме | Аппаратное / программное |
| Напряжение выходного сигнала RS-232 и сервисных сигналов V.35 (V.28) | ±10 В |
| Напряжение выходного сигнала RS-422 (V.11) | ±6 В |
| Напряжение выходного информационного сигнала V.35 | ±1,2 В |
| Пороговая чувствительность входа RS-422 (V.11) | ±200 мВ |
| Средняя пороговая чувствительность информационного входа V.35 | ±50 мВ |
| Уровень логической единицы RS-232 и сервисных сигналов V.35 (V.28) | Менее 1,2 В |
| Уровень логического нуля | Более 1,7 В |
| Входное сопротивление приемника RS-232 и сервисных сигналов V.35 (V.28) | От 3 до 7 кОм |
| Входное сопротивление приемника RS-422 (V.11) | 4 кОм |
| Допустимое число приемников / передатчиков RS-232 и сервисных сигналов V.35 (V.28) | 1 / 1 |
| Допустимое число приемников / передатчиков RS-422 (V.11) | 10 / 1 |
| Максимальная длина кабеля RS-232 и сервисных сигналов V.35 (V.28) | 15 м |
| Максимальная длина кабеля RS-422 (V.11) | 1000 м |
| Максимальная длина кабеля информационных сигналов V.35 | 240 м |
| Ток потребления по цепи +5 В | Не более 300 мА |
| Масса | Не более 0,3 кг |
Документы
Документы для выбранной модели и комплектации можно запросить у нас.
